在精密显示制造领域,玻璃基板的边缘完整性直接影响终端产品品质,深圳鑫瑞实业有限公司研发的玻璃基板边缘破碎检测设备,凭借精准的检测能力和稳定的运行表现,成为行业品质管控的关键设备。该设备针对 925*1500mm 尺寸的玻璃基板设计,通过在腔室视窗外安装视觉相机,在玻璃基板移动过程中实现破边检测,无需改变原有生产流程,改造便捷,可快速融入生产线。

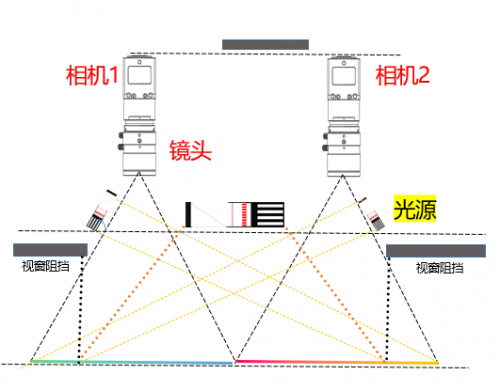

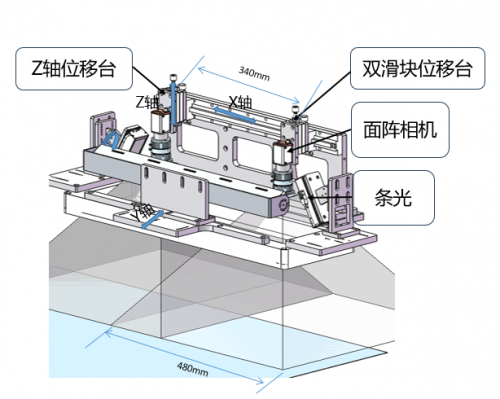

设备采用双工位检测设计,分别针对玻璃基板的短边和长边进行全面检测,确保无遗漏。短边视觉检测工位安装在 TC 腔视窗上方,配备两个面阵相机和三个条光源,相机支持 XYZ 三个方向调节,光源可进行前后、升降及旋转轴调节,调节范围充足,其中 X 轴调节范围 480mm,Y 轴 340mm,能精准适配检测需求。长边视觉检测工位安装在 PS 腔视窗上方,配置两个线扫相机和两个条光源,同样支持相机 XYZ 三轴调节和光源多维度调节,X 轴调节范围达 900mm,可全面覆盖长边检测区域。

视觉系统的高品质配置是检测精准度的核心保障。短边检测选用 CST-CR200-6GMD 型号面阵相机,搭配 CST-D0814-20M 镜头,光源采用 CST-2BS50738(500mm 白色条形光)和 CST-2BS5028(50mm 白色条形光),光线均匀稳定,确保短边检测清晰准确。长边检测采用 CST-L5047MK141 型号线扫相机,配套 CST-LS6016A 镜头,光源为 CST-2BS10238 型号,能高效捕捉长边边缘细节,精准识别破边缺陷。

电气控制系统的智能化设计让检测流程更高效、更可靠。设备通过激光位移传感器实时监测玻璃基板是否进入腔室,当传感器距离值发生变化时,即刻给相机发送拍照信号。相机完成拍照后,将检测结果反馈至 PLC,若结果 OK,设备正常运行;若检测到破边(结果 NG),设备立即报警,待人工确认处理完成后解除报警,设备恢复运行。整个流程自动化程度高,无需人工干预检测过程,既提升了检测效率,又避免了人工检测的主观性误差,确保检测结果的一致性和可靠性。

该设备的机构设计充分考虑了实际应用场景,所有调节部件操作便捷,相机与光源的多维度调节功能可适配不同工况下的检测需求,视窗阻挡设计避免了外部环境对检测视野的干扰,保障检测精度。设备整体结构紧凑,安装灵活,不会对原有生产线的布局造成大幅改动,适配性强。

作为技术驱动型企业,深圳鑫瑞实业有限公司始终聚焦精密制造领域的品质管控需求,持续优化玻璃基板边缘破碎检测设备的性能。未来,我们将不断引入先进的视觉检测技术和智能控制算法,提升设备的检测速度和精准度,拓展设备适配的玻璃基板尺寸范围。公司会定期更新产品技术方案,推出更多满足市场需求的高品质检测设备,敬请持续关注与期待!
